Transformatorölreinigung in Kraftwerken: Eine Wartungsperspektive

Eine Kombikraftwerksanlage in Südostasien betreibt einen 120-MVA-Steptransformator seit Jahren ohne einen einzigen Ölbehandlungskreislauf. Die routinemäßige Analyse der gelösten Gase wurde zweimal verschoben, und das Öl hatte langsam Feuchtigkeit aus einem abgenutzten Atemventil aufgenommen. Als endlich eine geplante Ausfallzeit eintraf, war die dielektrische Durchschlagsspannung unter die Betriebsgrenze der Anlage gefallen. Die Einheit musste zusätzlich neun Tage außer Betrieb gehalten werden, während das Öl behandelt und erneut getestet wurde, was die Wartungsteam in geschätzten zehntausend Dollar an fehlender Stromerzeugung kostete.

Dieser Ausfall hätte mit einem bescheidenen, zeitlich gut geplanten Reinigungsprogramm vermieden werden können. Die Reinigung von Transformatoröl ist eine der unglamourösesten Aufgaben in einem Kraftwerk, aber sie steht direkt zwischen einem gesunden Transformator und einem unplanmäßigen Ausfall. Dieser Artikel erklärt, wie Anlagen diese Arbeit angehen, was die Geräte entfernen und wie ein realistisches Zeitplanungssystem die Anlagenflotte im Betrieb hält.

1. Was Transformatoröl macht und warum es versagt

Transformatorenöl erfüllt gleichzeitig zwei wesentliche Aufgaben. Es isoliert die Wicklungen und den Kern vor elektrischer Belastung und transportiert die Wärme von diesen Komponenten zu den Kühlern. Wenn das Öl sauber und trocken ist, werden beide Aufgaben jahrelang ruhig und zuverlässig erledigt.

Das Öl versagt nicht von selbst. Es verschlechtert sich durch die Kombination von Sauerstoff, Hitze und Feuchtigkeit. Dieser Prozess beschleunigt sich stark, wenn der Transformator heißer läuft. Jede thermische und elektrische Belastung erzeugt kleine Mengen an Säuren, Schlamm und gelösten Gasen. Im Laufe der Zeit verstärken sich diese Nebenprodukte selbst und bringen das Öl immer weiter von seinem ursprünglichen Zustand weg.

Wasser ist die am stärksten schädliche Verunreinigung. Selbst nur wenige Teile pro Million an freiem oder gelöstem Wasser können die Durchschlagsspannung des Öls dramatisch senken. Ein Transformator, der mit frischem Öl, das für eine Spannung von weit über 60 kV ausgelegt ist, beginnt, kann bei Ansammlung von Feuchtigkeit und Partikeln unter 30 kV fallen, was für jede Betriebseinheit eine ernsthafte Gefahr darstellt.

2. Wie Verschmutzung die Lebensdauer von Transformatoren verkürzt

Verschmutztes Öl greift einen Transformator aus zwei Richtungen an. Gelöste Feuchtigkeit und feste Partikel verringern die Dielektrizitätsfestigkeit, wodurch ein innerer Überschlag unter Spannungsbelastung wahrscheinlicher wird. Gleichzeitig greifen Oxidationsprodukte und Säuren die Papierisolierung an, welche die Komponente ist, die tatsächlich bestimmt, wie lange der Transformator dienen kann.

Die Papierisolierung kann wirtschaftlich nicht ersetzt werden, sobald sie geschädigt ist. Ihre verbleibende Lebensdauer wird von der gemeinsamen Wirkung von Hitze, Feuchtigkeit und Sauerstoff bestimmt, und altes, saures Öl beschleunigt all diese drei Faktoren. Ein Transformator, der mit vernachlässigtem Öl betrieben wird, kann mehrere Jahre an Lebensdauer verlieren, ohne jemals ein offensichtliches Symptom zu zeigen, bis etwas ausfällt.

Die finanziellen Überlegungen sind einfach. Der Austausch eines defekten Leistungstransformators kann das Mehrfache des Preises einer Reinigungsmaschine kosten, und die Lieferzeit für den Ersatz kann länger als ein Jahr betragen. Im Gegensatz dazu ist die frühzeitige Behandlung des Öls ein kostengünstiges, risikoarmes Verfahren, das direkt das größere Anlagegut schützt.

3. Was eine Reinigungsmaschine tatsächlich entfernt

Eine Vakuum-Ölreinigungsmaschine zielt in einem einzigen Durchgang auf drei Klassen von Verunreinigungen ab. Sie entfernt gelöstes und freies Wasser, gelöste Gase und feste Partikel. Jede Klasse ist aus einem anderen Grund wichtig, und die Maschine ist so konzipiert, dass sie alle zusammen behandelt, anstatt nacheinander.

Die Entfernung von Wasser erfolgt durch Vakuum-Entwässerung. Das Öl wird erhitzt und einem starken Vakuum ausgesetzt, wodurch der Siedepunkt von Wasser gesenkt wird und es verdampfen kann. Deshalb kann selbst Spurenfeuchtigkeit auf Werte in den niedrigen Einzahlen von Teilen pro Million reduziert werden.

Gelöste Gase, einschließlich Sauerstoff, Stickstoff und die Störungsgase, die die Analyse gelöster Gase verfolgt, werden in der gleichen Vakuum-Entgasungsstufe entfernt. Feste Partikel werden dann durch Feinfiltration aufgefangen, wodurch die Klarheit und die dielektrischen Eigenschaften des Öls wiederhergestellt werden. Die folgende Tabelle fasst zusammen, was eine typische Einheit entfernt und warum dies wichtig ist.

4. Wichtige Parameter, die die Anlagenteams verfolgen

Die meisten Anlagen bewerten die Ölqualität anhand einer kurzen Liste von Laborwerten, statt sich auf Schätzungen zu verlassen. Die Durchschlagsspannung, der Feuchtigkeitsgehalt, die Säurezahl und die Analyse der gelösten Gase sind die vier Messwerte, die nahezu jede Reinigungsentscheidung bestimmen. Jeder dieser Werte hat einen praktischen Grenzwert, der signalisiert, wann eine Behandlung erforderlich ist.

Die Durchschlagsspannung, gemessen in Kilovolt, ist am intuitivsten. Frisches Öl hat oft einen Messwert von über 60 kV, und viele Energieversorgungsunternehmen betrachten einen Wert unter 30 kV als eindeutigen Anlass für Handlungen. Der Feuchtigkeitsgehalt wird in Teilen pro Million gemessen, wobei die akzeptablen Grenzwerte für höhere Spannungsklassen enger werden.

Die Säurezahl, auch Neutralisationszahl genannt, steigt langsam an, wenn das Öl oxidiert, und ist ein früher Indikator für die Verschlechterung des Isolationspapiers. Die Analyse der gelösten Gase geht noch einen Schritt weiter, indem sie die spezifischen Störungsgase erkennt, die auf Überhitzung oder Teilentladungen hinweisen, bevor sichtbare Schäden auftreten. Die folgende Tabelle zeigt die typischen Referenzbereiche, die Anlagenteams verwenden.

5. Wie die Vakuumreinigung Schritt für Schritt funktioniert

Ein typischer Behandlungsablauf folgt einer festen Sequenz, die sich in den letzten Jahren im Prinzip wenig geändert hat. Das Öl wird aus dem Transformator oder einem Lagerbehälter abgezogen, auf eine kontrollierte Temperatur erhitzt und durch eine Vakuumkammer geleitet, in der Wasser und Gase verdampfen. Anschließend wird es durch Filter geleitet und wieder in den Transformator zurückgeführt.

Temperaturkontrolle ist wichtiger als es scheint. Das Öl wird normalerweise auf etwa 40 bis 60 Grad Celsius erhitzt, was warm genug ist, um Feuchtigkeit effizient freizusetzen, aber nicht so heiß, dass es das Risiko birgt, das Öl oder die Papierisolierung zu schädigen. Überhitzung ist eine echte Gefahr, da es die Oxidation beschleunigen kann, die der Prozess eigentlich stoppen soll.

Das Vakuumniveau ist der andere kritische Regler. Moderne Maschinen evakuieren die Kammer bis zu einem hohen Vakuum, oft unterhalb einiger hundert Pascal, was es Wasser ermöglicht, bei weit niedrigeren Temperaturen zu verdampfen als bei atmosphärischem Druck. Diese Kombination aus mäßiger Wärme und hohem Vakuum ermöglicht es einem guten Gerät, das Öl in einem einzigen Durchlauf auf einstellige Teile pro Million zu trocknen.

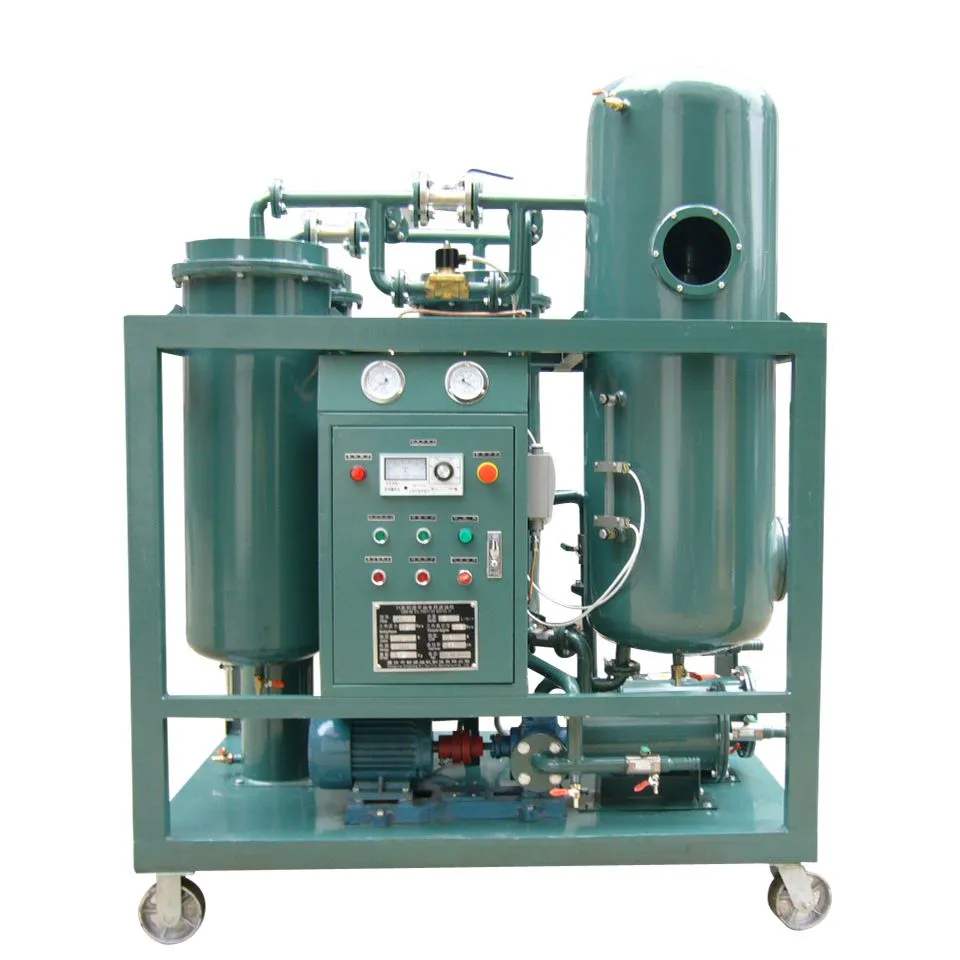

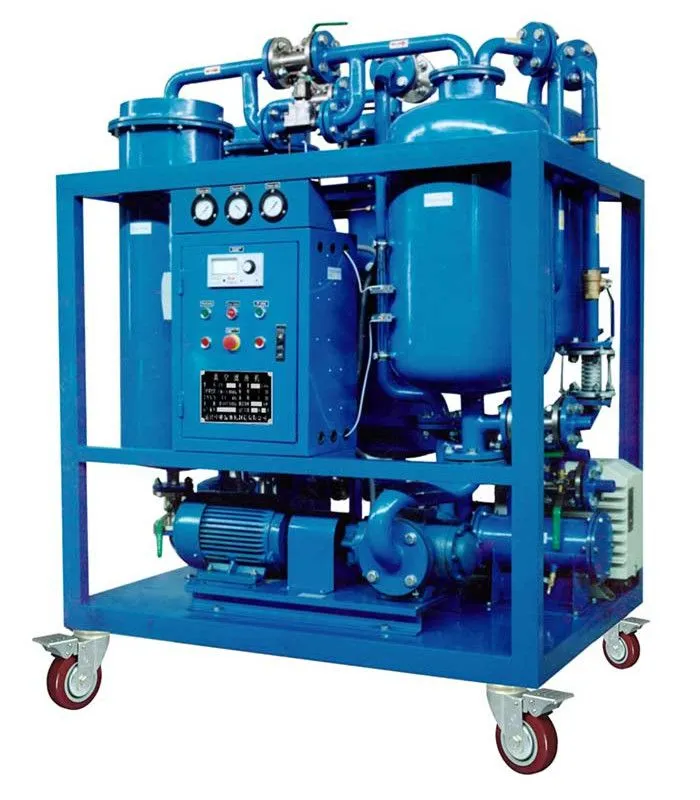

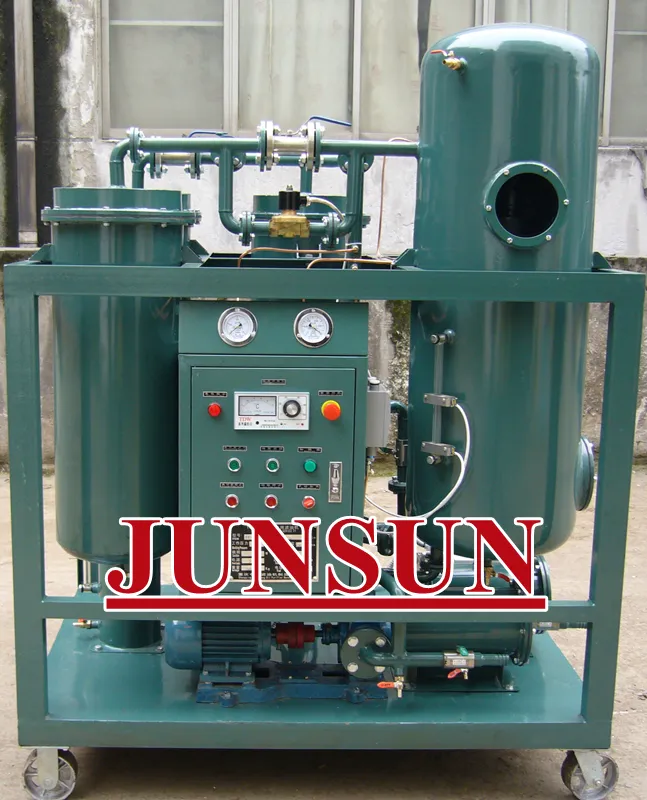

Chongqing Junsun Mechanical & Electrical Co Ltd fertigt diese Art von Ausrüstung in mehreren Konfigurationen an, von tragbaren Geräten für Feldarbeiten bis hin zu größeren skidmontierten Anlagen für die Behandlung ganzer Flotten. Der zugrunde liegende Prozess ist derselbe, aber Größe und Automatisierung variieren je nach Anwendung.

6. Online- versus Offline-Behandlung

Anlagen wählen zwischen zwei breiten Ansätzen, je nachdem, wie kritisch ein Transformator ist. Die Offline-Behandlung bedeutet, die Einheit außer Betrieb zu nehmen und ihr Öl durch eine Reinigungsmaschine zu zirkulieren, bis die Ziele erreicht sind. Sie ist gründlich, erfordert jedoch eine Ausfallzeit.

Die Online-Behandlung hält den Transformator unter Spannung, während ein kleines, spezielles Reinigungssystem ständig einen Teil des Öls zirkuliert. Dieser Ansatz eignet sich für kritische Einheiten, die nicht leicht offline genommen werden können, und er funktioniert auch gut als Langzeitstrategie zur Feuchtigkeitskontrolle. Der Nachteil ist, dass Online-Systeme das Öl langsamer behandeln.

Viele Anlagen setzen auf ein Hybridmodell. Sie führen während geplanten Ausfallzeiten regelmäßige Offline-Behandlungen durch und installieren dann nur bei den Transformatoren, die in der Vergangenheit Feuchtigkeits- oder Gasprobleme hatten, Online-Systeme. Dadurch werden die Kapitalkosten gesenkt und der Schutz auf die Stellen konzentriert, an denen das Risiko tatsächlich besteht.

Online-Einheiten sind in der Regel viel kleiner dimensioniert als Offline-Maschinen und behandeln oft nur einen geringen Anteil des gesamten Ölvolumens pro Tag. Dies ist absichtlich, da ihre Aufgabe darin besteht, den Zustand zwischen den Ausfallzeiten stabil zu halten, anstatt in einem einzigen Schichtdienst eine vollständige Wiederherstellung durchzuführen. Eine gut abgestimmte Online-Schleife kann die Feuchtigkeit bei einer stabilen Einheit fast unbegrenzt unter der Alarmgrenze halten.

7. Aufbau eines praktischen Wartungsplans

Ein realisierbares Ölprogramm basiert auf dem bestehenden Ausfallkalender der Anlage, anstatt zusätzlich hinzugefügt zu werden. Das Ziel besteht darin, jeden geplanten Ausfall mit einer schnellen Zustandsüberprüfung abzustimmen und das Öl nur dann zu behandeln, wenn die Zahlen es erfordern. Dadurch wird die Reinigung von einer Notmaßnahme zu einem routinemäßigen Posten.

Die meisten Anlagen stellen fest, dass ein jährlicher oder biennialer Öltest für gesunde Transformatoren ausreicht, wobei die Behandlung auf Einheiten beschränkt bleibt, die außerhalb der Spezifikationen liegen. Hochspannungseinheiten und stark belastete Einheiten rechtfertigen eine häufigeren Probennahme. Die genaue Häufigkeit spielt weniger Rolle als die Konsistenz, da das Verfolgen desselben Parameters über die Zeit langsame Verschlechterungen aufdeckt.

Reserveöl und ein gestaffelter Behandlungsplan sind ebenfalls wichtig. Die Bevorratung einer kleinen Menge getesteten, getrockneten Öls ermöglicht es einer Anlage, auf ein negatives Testergebnis zu reagieren, ohne auf einen Lieferanten warten zu müssen. Und die Verfügbarkeit eines tragbaren Reinigers bedeutet, dass eine einzige Einheit für eine ganze Station ausreichen kann, anstatt für jeden Transformator ein spezielles System zu kaufen.

Eine gute Datenerfassung schließt den Kreis. Eine Anlage, die jedes Testergebnis, jeden Behandlungsablauf und jede Ölnachfüllung protokolliert, erstellt eine Trendgeschichte, die langsame Probleme lange bevor sie zu Ausfällen führen, aufdeckt. Unser Team hat gesehen, dass Anlagen einen langsam ansteigenden Feuchtigkeitstrend drei Jahreszeiten früher erkennen konnten, einfach weil die Daten nebeneinander aufgezeichnet wurden, anstatt weggefildert zu werden.

8. Reale Ergebnisse

Eine thermische Kraftwerksanlage in Südasien hat mehrere Jahreszeiten lang gegen steigende Feuchtigkeit in drei Generator-Steptransformatoren gekämpft. Das Team hat eine Vakuumreinigungsmaschine von Junsun Mechanical & Electrical eingeführt und während eines geplanten Ausfalls eine vollständige Offline-Behandlung an jeder Einheit durchgeführt. Nach einem einzigen Durchlauf hat sich die Durchschlagsspannung von den unteren 30er Werten auf über 60 kV verbessert, und die Feuchtigkeit ist auf einstellige Teile pro Million gesunken.

Die Folgeergebnisse waren weniger aufsehenerregend, aber genauso wertvoll. Sechs Monate später zeigten die gleichen Transformatoren immer noch stabile Werte, und die Anlage hat ihre Notfall-Ölarbeiten fast auf Null reduziert.

Kurze Zeit zuvor hat eine kleinere Wasserkraftanlage eine tragbare Einheit aus dem gleichen Produktionsprogramm verwendet, um das Öl in einer 40 MVA-Einheit zu trocknen, das durch eine defekte Dichtung Wasser aufgenommen hatte. Das Team hat das Öl vor Ort über einen Zeitraum von zwei Tagen behandelt und so einen kostspieligen Transport und ein neues Befüllen vermieden. Solche Ergebnisse sind typisch für die Ergebnisse einer routinemäßigen Reinigung, wenn die Arbeiten geplant und nicht in Eile durchgeführt werden.

9. Häufig gestellte Fragen

9.1 Wie oft sollte das Transformatoröl in einem Kraftwerk gereinigt werden?

Die meisten gesunden Transformatoren benötigen nur dann eine Ölbehandlung, wenn die Tests ein Problem aufzeigen. Bei vielen Kraftwerken bedeutet dies, dass dies alle paar Jahre der Fall ist. Die jährliche oder zweijährliche Probenahme bestimmt die Entscheidung, und die Behandlung wird in die nächste verfügbare Ausfallzeit eingeplant, wenn ein Parameter außerhalb des zulässigen Bereichs liegt. Kritische oder stark belastete Einheiten können die Notwendigkeit häufigerer Kontrollen rechtfertigen, aber der Zeitplan sollte immer auf der Grundlage der Zustandsdaten und nicht nach einem festen Kalender festgelegt werden. Das Ziel ist es, das Öl zu behandeln, bevor es zu einem Problem wird, was immer billiger ist als eine Reaktion nach einem Testresultat, das bereits die Alarmgrenze überschritten hat.

9.2 Kann Transformatorenöl gereinigt werden, während der Transformator in Betrieb ist?

Ja. Online-Reinigungsanlagen zirkulieren einen Teil des Öls durch einen speziellen Behandlungskreislauf, während der Transformator unter Spannung bleibt. Dies ist eine praktische Wahl für kritische Anlagen, die nicht außer Betrieb genommen werden können, und funktioniert besonders gut für die langfristige Feuchtigkeitskontrolle. Die Behandlung ist langsamer als eine vollständige Offline-Behandlung, daher kombinieren viele Anlagen Online-Systeme zur Absicherung mit Offline-Behandlungen während geplanten Ausfallzeiten. Beide Ansätze nutzen das gleiche zugrunde liegende Vakuumprinzip, und die Wahl hängt eher von der Zugänglichkeit der Anlage als von der Qualität des Ergebnisses ab.

9.3 Was ist eine akzeptable Durchschlagsspannung für Betriebsöl in Transformatoren?

Frisches Transformatorenöl hat normalerweise einen Prüfergebnis von über 60 kV, und viele Energieversorgungsunternehmen betrachten einen Wert unter 30 bis 35 kV als eindeutiges Signal zur Behandlung des Öls. Die genaue Grenze variiert je nach Spannungsklasse und lokalen Standards, wobei Hochspannungsanlagen strengeren Schwellenwerten unterliegen. Sobald die Durchschlagsspannung in den unteren 30er Bereich fällt, sind Feuchtigkeit und Partikel normalerweise die Ursache, und eine Vakuumreinigung bringt das Öl in der Regel deutlich über die sichere Betriebsgrenze zurück. Eine einzelne Behandlung kann den Wert oft wieder über 55 kV anheben, was der Anlage erneut einen komfortablen Sicherheitsabstand gibt.

9,4 Entfernt die Ölreinigung Schlamm und Säuren aus Transformatoröl?

Die Standard-Vakuumreinigung ist hervorragend geeignet, um Wasser, gelöste Gase und feste Partikel zu entfernen. Säuren und Schlamm erfordern jedoch eine Regenerationsstufe unter Verwendung von Adsorptionsmedien. Bei stark oxidiertem Öl kann ein kombiniertes Reinigungs- und Regenerationssystem viele der ursprünglichen Eigenschaften des Öls wiederherstellen. Dies vermeidet die Kosten für einen vollständigen Ölwechsel und ermöglicht es, das vorhandene Öl länger im Einsatz zu halten. Unser Team kann Ihnen empfehlen, welcher Ansatz für einen bestimmten Ölzustand und Betriebsumgebung geeignet ist, damit die richtige Methode beim ersten Mal angewendet wird.
