Wie Umspannwerke Isolierölreinigungsgeräte nutzen, um die Lebensdauer von Transformatoren zu verlängern

Eine Verteilerstation in der Nähe eines Flussdeltas ließ einmal eine Routineölprobe analysieren, die schlechter ausfiel als erwartet. Die Durchschlagspannung des Öls eines 33-kV-Transformators war von einem gesunden Wert von 58 kV auf knapp über 24 kV gefallen, und der Feuchtigkeitswert war auf hohe zweistellige ppm-Werte gestiegen. Das Gerät war nicht ausgefallen, aber das Öl, das es schützen sollte, hatte leise den größten Teil seiner Sicherheitsmarge verloren.

Dieses einzelne Testergebnis löste eine Kette von Entscheidungen aus, ob das Öl ausgetauscht, vor Ort behandelt oder auf die nächste geplante Abschaltung gewartet werden sollte. Für ein Stations-Team ist das genau der Moment, in dem ein Isolieröl-Reiniger kein Katalogartikel mehr ist, sondern den Unterschied zwischen einer kontrollierten Reparatur und einem ungeplanten Ausfall ausmacht. Dieser Artikel erklärt, wie Stationen diese Maschinen nutzen, um Transformatoröl zu schützen und damit die Lebensdauer der Transformatoren selbst zu verlängern.

1. Warum Transformatoröl das Lebenselixier einer Umspannstation ist

Ein Leistungstransformator ist ein langfristiges Kapitalgut, das oft drei bis vier Jahrzehnte lang betrieben werden soll. Das darin enthaltene Mineralöl erfüllt gleich zwei Aufgaben: Es kühlt die Wicklungen und den Kern, indem es die Wärme zu den Kühlern abführt, und es isoliert die spannungsführenden Teile, indem es jeden Spalt mit einem Material füllt, das elektrischen Durchschlägen widersteht.

Diese Isolationsrolle ist der Ort, an dem sich das Risiko konzentriert. Wenn die dielektrische Festigkeit des Öls weit genug abfällt, kann ein Fehler im Tank von einer kleinen Teilentladung zu einem vollständigen Wicklungsfehler eskalieren. Umspannwerke betrachten den Ölzustand daher als frühen Indikator für die Gesundheit des Transformators und nicht als nachträglichen Wartungsgedanken.

Öl trägt auch diagnostische Informationen. Die Analyse gelöster Gase liest die Gase, die entstehen, wenn Isolierung überhitzt oder Lichtbögen entstehen, und gibt eine Frühwarnung vor Problemen, die von außen unsichtbar sind. Das Öl sauber und trocken zu halten macht diese Messwerte aussagekräftig, da neue Fehlergase nicht mehr unter jahrelang angesammelten Verunreinigungen vergraben sind.

2. Die Schadstoffe, mit denen Umspannwerke am häufigsten kämpfen

Umspannwerköl verschlechtert sich gleichzeitig aus drei Richtungen. Wasser ist in der Regel das aggressivste, da es durch Atmungsöffnungen, Dichtungen und die Papierisolierung selbst eindringt, während diese durch Heiz- und Kühlzyklen eingeschlossene Feuchtigkeit freisetzt. Schon ein geringer Anstieg der Feuchtigkeit senkt die Durchschlagspannung drastisch, da Wasser viel besser leitet als sauberes Öl.

Feste Partikel sind die zweite Bedrohung. Fasern, Rost, Kohlenstoff und Abriebpartikel, die im Öl suspendiert sind, können sich unter dem elektrischen Feld ausrichten und einen Schwachpunkt bilden, an dem eine Teilentladung beginnt. Je feiner das Partikel, desto schwerer ist es zu erkennen und desto leichter wird es ignoriert, bis ein Test darauf hinweist.

Gelöste Gase und Oxidationsprodukte vervollständigen die Liste. Sauerstoff greift langsam die Moleküle des Öls an und erzeugt Säuren und Schlamm, die dann die Papierisolierung beschädigen – die einzige Komponente, die wirtschaftlich nicht ersetzbar ist. Die folgende Tabelle fasst zusammen, was jeder Schadstoff bewirkt und wie die Reinigung ihn behandelt.

3. Wie Isolieröl-Reinigungsgeräte in die Wartung von Umspannwerken passen

Ein Isolieröl-Reinigungsgerät entfernt Wasser, Gas und Partikel aus Transformatorenöl in einem einzigen kontinuierlichen Kreislauf. Das Öl wird erwärmt, durch eine Vakuumkammer gezogen, wo Feuchtigkeit und Gas als Dampf ausgasen, und dann durch Feinfilter geleitet, bevor es zum Transformator oder einem Vorratstank zurückkehrt. Die Maschine läuft, bis die Prüfwerte des Öls das Ziel erreichen.

In einem Umspannwerk wird dieses Gerät auf verschiedene Weise eingesetzt. Manche Versorgungsunternehmen halten ein tragbares Gerät bereit, um einzelne Transformatoren bei Ausfällen zu behandeln, während andere kontinuierlich arbeitende Online-Systeme betreiben, die das Öl an den kritischsten Einheiten reinigen. Wieder andere beauftragen einen Dienstleister, ein größeres Gerät für eine umfassende Behandlungsaktion vor Ort zu bringen.

Der Reiz liegt in der unkomplizierten Wirtschaftlichkeit. Die Behandlung des Öls kostet einen Bruchteil des Ablassens und Ersetzens und vermeidet das Risiko und die Logistik, große Mengen neues Öl in ein Umspannwerk zu transportieren. Das gleiche Öl, gereinigt auf die Spezifikation, kann mit einem Großteil seiner ursprünglichen Leistung wieder in Betrieb genommen werden.

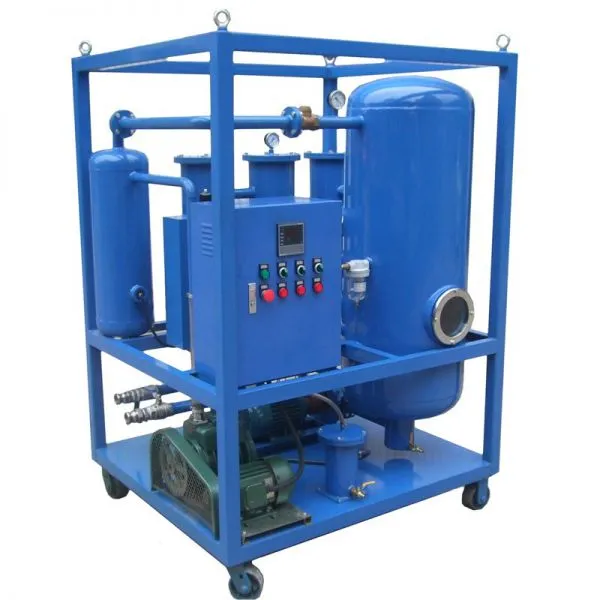

Chongqing Junsun Mechanical & Electrical Co Ltd liefert diese Ausrüstung in Größen, die beiden Ansätzen entsprechen, von kompakten tragbaren Reinigern, die ein Team zu einem Transformator rollen kann, bis zu größeren skid-mounted Anlagen für die Massenbehandlung. Der zugrunde liegende Zyklus bleibt gleich, was die Schulung über eine Flotte hinweg einfach hält.

4. Geplante vs. zustandsabhängige Reinigung

Umspannwerke wählen in der Regel zwischen zwei Philosophien für den Zeitpunkt der Ölreinigung. Der traditionelle Ansatz ist kalenderbasiert, bei dem jeder Transformator in einem festen Zyklus, z. B. alle fünf oder sieben Jahre, behandelt wird, unabhängig von den Öltestergebnissen. Dies ist vorhersehbar und leicht zu budgetieren, aber es behandelt manchmal Öl, das noch gesund ist, und übersieht Öl, das frühzeitig abgebaut wurde. Junsun unterstützt beide Ansätze mit Maschinen in Größen von tragbaren Einheiten bis zu größeren Anlagen, sodass die Ausrüstung jedem Zeitplan entsprechen kann, den ein Versorgungsunternehmen bevorzugt.

Der zustandsbasierte Ansatz nutzt Laborergebnisse, um zu entscheiden, wann eine Behandlung tatsächlich erforderlich ist. Feuchtigkeitsgehalt, Durchschlagspannung, Säuregehalt und Gehalt an gelösten Gasen werden im Laufe der Zeit verfolgt, und die Reinigung wird ausgelöst, wenn ein Messwert eine vereinbarte Grenze überschreitet. Dadurch werden Ressourcen dort eingesetzt, wo das Risiko tatsächlich besteht, anstatt sie gleichmäßig zu verteilen.

Viele Umspannwerke kombinieren mittlerweile beide Ansätze. Sie führen routinemäßige Probenahmen an allen Anlagen durch, wenden die kalenderbasierte Behandlung auf die teuren oder schwer zugänglichen Einheiten an und reservieren die zustandsbasierte Maßnahme für die Transformatoren, die ein Frühwarnzeichen zeigen. Die folgende Tabelle vergleicht die beiden Ansätze hinsichtlich der wichtigsten Entscheidungsfaktoren.

5. Verlängerung der Transformatorlebensdauer: Was die Zahlen zeigen

Der Zusammenhang zwischen Ölzustand und Transformatorlebensdauer ist in der Branche gut dokumentiert. Feuchtigkeit ist die klarste Verbindung. Ein Transformator, dessen Papierisolierung trocken bleibt, kann voraussichtlich viel länger halten als einer, der mit erhöhter Feuchtigkeit läuft, da Wasser im Papier dessen mechanische und elektrische Alterung auf annähernd exponentielle Weise beschleunigt.

Die Reinigung verlängert diese Lebensdauer, indem sie dem Öl das Wasser entzieht, was wiederum Feuchtigkeit aus dem Papier herauszieht. Dieser Trocknungseffekt erfolgt allmählich und nicht sofort, aber jeder Prozentpunkt Feuchtigkeit, der aus der Isolierung entfernt wird, führt zu bedeutenden zusätzlichen Betriebsjahren. Die gleiche Logik gilt für Säuren, die das Papier angreifen, und für Partikel, die Teilentladungen auslösen.

Das Kostenargument ist ebenso direkt. Der Austausch eines großen Leistungstransformators ist ein mehrjähriges, teures Unterfangen, während eine Reinigungskampagne in Tagen gemessen wird und mit bescheidenen Gerätekosten verbunden ist. Ein geringer Betrag für die Ölbehandlung auszugeben, um einen Ausfall um zehn Jahre hinauszuzögern, gehört zu den klarsten Renditen, die ein Umspannwerk erzielen kann.

Junsun Mechanical & Electrical hat dieses Muster in vielen Exportmärkten wiederholt beobachtet, wo Versorgungsunternehmen Öl eher als Erneuerung denn als Verbrauchsmaterial behandeln. Die Maschinen ändern nicht die Physik der Alterung, aber sie entfernen die Verunreinigungen, die sie beschleunigen, und daraus ergibt sich die zusätzliche Lebensdauer.

6. Vor-Ort-Behandlung versus externe Wartung

Ein Umspannwerk kann Öl entweder vor Ort reinigen oder es extern behandeln lassen. Bei der Vor-Ort-Behandlung wird ein Reiniger direkt an den Transformator angeschlossen und das Öl durch ihn zirkuliert, ohne den Tank zu entleeren. Dadurch bleibt der Transformator in seiner Zelle, und der Handhabungsaufwand wird minimiert, was in der Regel die bevorzugte Wahl für große oder schwer zu bewegende Einheiten ist.

Die Vor-Ort-Wartung führt das Öl in einen Tanker oder Fässer ab und behandelt es in einer speziellen Anlage, bevor es zurückgegeben wird. Dies kann bei kleinen Transformatoren oder bei Öl, das eine Regenerationsstufe benötigt, sinnvoll sein, erhöht jedoch Transport, Kontaminationsrisiko und den zusätzlichen Schritt des Nachfüllens und Wiederinbetriebnehmens der Einheit.

Die Wahl hängt oft von Zugänglichkeit und Volumen ab. Ein Transformator in einem beengten städtischen Umspannwerk mit schlechtem Kranzugang ist ein starker Kandidat für Arbeiten vor Ort, während eine kleine Flotte identischer Verteilungseinheiten effizienter durch Chargenaufbereitung des Öls gewartet werden kann. Die Vor-Ort-Behandlung mit einem tragbaren Isolieröl-Reiniger ist in der Umspannwerkspraxis in der Regel der häufigste Weg.

7. Praxisbeispiele aus Umspannwerken

Ein regionaler Energieversorger in Südostasien verwendete einen tragbaren Reiniger aus der Junsun-Reihe, um das Öl einer Charge alternder Verteilungstransformatoren zu behandeln, die über mehrere Umspannwerke verteilt waren. Die Feuchtigkeit wurde von hohen zweistelligen Werten auf einstellige Teile pro Million reduziert, und die Durchschlagspannung erholte sich in einem Durchgang von mittleren 20ern auf über 55 kV. Die Einheiten wurden mit Prüfwerten wieder in Betrieb genommen, die innerhalb der Akzeptanzgrenzen des Versorgers lagen.

In einem separaten Fall behandelte ein Umspannwerksteam gelagertes Ersatzöl, das während einer feuchten Jahreszeit Feuchtigkeit aufgenommen hatte. Ein Durchlauf durch eine kompakte Maschine brachte es wieder auf die Spezifikation, bereit für die nächste Notfall-Nachfüllung. Solche Rückgewinnungen sind das, was die Geräte routinemäßig liefern, wenn sie vorrätig gehalten werden.

8. Aufbau einer Reinigungsroutine, die bleibt

Die Umspannwerke, die am meisten aus der Reinigung herausholen, sind diejenigen, die sie zu einer festen Praxis machen, statt zu einer Panikreaktion. Sie beproben jeden Transformator in regelmäßigen Abständen, zeichnen die Trends auf und halten einen Reiniger bereit, sodass bei einem schlechten Ergebnis innerhalb von Tagen gehandelt werden kann, anstatt auf das nächste Ausfallfenster zu warten.

Schulung ist genauso wichtig wie die Ausrüstung. Eine Mannschaft, die weiß, wie man die Maschine anschließt, Durchfluss und Temperatur einstellt und die Ergebnisse liest, kann eine Kampagne ohne fremde Hilfe durchführen. Tragbare Geräte, die sich von einem Transformator zum nächsten gleich verhalten, machen diese Fähigkeit leicht über die Flotte hinweg übertragbar.

9.2 Kann ein Isolierölreiniger an einem unter Spannung stehenden Transformator verwendet werden?

Tragbare Offline-Reiniger werden bei spannungsfreiem und isoliertem Transformator eingesetzt, was der sicherste und üblichste Ansatz während einer geplanten Abschaltung ist. Bei Transformatoren, die nicht offline genommen werden können, zirkulieren Online-Reinigungssysteme einen Teil des Öls durch eine dedizierte Behandlungsschleife, während das Gerät unter Spannung bleibt, was für kritische Anlagen geeignet ist, die eine kontinuierliche Feuchtigkeitskontrolle benötigen. Die richtige Wahl hängt von Zugangs- und Betriebsbeschränkungen ab, nicht von der Qualität des Ergebnisses, da beide das gleiche Vakuumprinzip verwenden.

9.3 Wie stark kann die Reinigung die Lebensdauer eines Transformators verlängern?

Der genaue Gewinn variiert je nach Anlage und ihrer Geschichte, daher kann kein ehrlicher Lieferant eine bestimmte Anzahl von Jahren versprechen. Was die Reinigung zuverlässig tut, ist das Entfernen von Wasser, Säuren und Partikeln, die die Alterung der Isolierung beschleunigen, was sich in einer zusätzlichen Lebensdauer niederschlägt, die mit der Frühe und Häufigkeit der Behandlung skaliert. Die Trockenhaltung der Papierisolierung ist die Maßnahme mit der höchsten Hebelwirkung, da Feuchtigkeit im Papier der Haupttreiber seiner Alterung ist. Der Nutzen wird in vermiedenen vorzeitigen Ersatz gemessen, nicht in einer festen Verlängerungszahl.
